F. OLT HUAWEI PLACA GPBD 08 GPON C++ 35DBM (MA5680T-MA5683T)

MODULOS C++

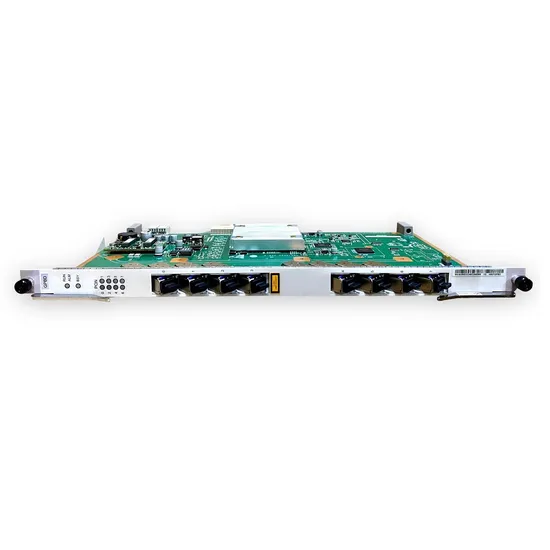

Placa GPBD Huawei MA5600T Series
Visão geral do GPBD
Placa de interface de porta 8-GPON com módulo SFP C++
Ração dividida de suporte 1: 128
WDM, use fibra de núcleo único de modo único
Velocidade de transmissão: 2.488 Gbit / s, Velocidade de recepção: 1.244 Gbit / s
Tipo de interface: SC / PC
Distância máxima de transmissão: 20 km
Comprimento de onda de transmissão: 1490nm, comprimento de onda de recepção: 1310nm
Conformidade com padrões: ITU-T G.984.1, ITU-T G.984.2, ITU-T G.984.3, ITU-T G.984.4

Potência óptica do módulo C++ SFP: 6 dBm~10dBm, sensibilidade do receptor: -35 dBm

GPBD é uma placa de interface GPON da Huawei OLT, a placa de interface GPON OLT de 8 portas GPBD funciona em conjunto com o terminal de rede óptica (ONT) para fornecer serviços de acesso GPON, cada GPBD pode conectar no máximo 8 * 128 assinantes GPON.

Especificação GPBD
Porta GPON
Especificações do dispositivo de 8 portas GPON

Tipo
Módulo C++: Módulo óptico bidirecional de uma fibra, classe C++
Comprimento de onda operacional Tx: 1490 nm, Rx: 1310 nm
Tipo de encapsulamento SFP
Taxa de porta Tx: 2,488 Gbit/s, Rx: 1,244 Gbit/s
Potência óptica de saída mínima Módulo C++: 6,00 dBm
Potência óptica de saída máxima Módulo C++: 10,00 dBm
Sensibilidade Máxima do Receptor Módulo C++: -35,00 dBm
Tipo de conector óptico SC/PC
Tipo de Fibra Óptica Modo único
Alcançar 20,00 km
Sobrecarga de Potência Óptica Módulo C++: -15,0 dBm
Taxa de extinção 8,2 dB

Especificações do dispositivo
Dimensões (L x P x A) 22,86 mm x 237,00 mm x 395,40 mm

Consumo de energia e tamanho máximo do quadro
Consumo de energia
H802GPBD : Estático: 45 W, Máximo: 51 W
H805GPBD : Estático: 43 W, Máximo: 49 W

Tamanho máximo do quadro
Para V800R011C00 e versões anteriores: 2.000 bytes
Para V800R012C00 e versões posteriores: 2.004 bytes

Temperatura de operação -25°C a +65°C
