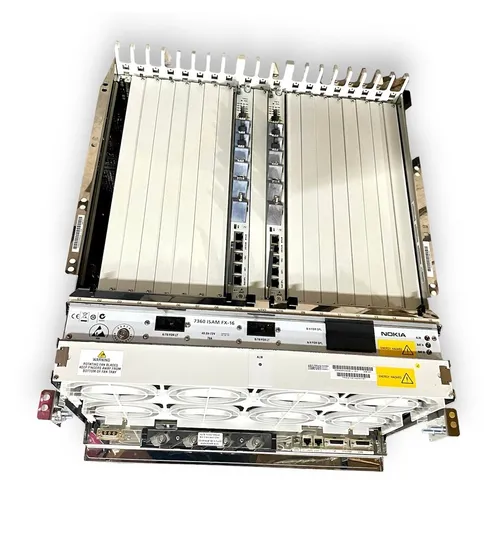

F. OLT NOKIA 7360 ISAM FX-16 21" 10G 2FANT-G ALCATEL-LUCENT

21" chassis, 2 * FANT-G, 1 * painel de alimentação DC, acessórios

ACOMPANHA

2 PLACAS FANT-G (Não acompanha módulos)

*** NÃO ACOMPANHA CABOS **

Especificações técnicas
Plataforma de serviço completo
Suporte a acesso multisserviço
- serviços de IPTV
- serviço multimídia
- Acesso à Internet de alta velocidade
- Acesso de negócios
- backhaul de site de celular
- Voz

O Nokia 7360 Intelligent Services Access Manager (ISAM) FX é um processador de alta capacidade nó de acesso projetado para fornecer serviços de banda ultralarga para qualquer número de usuários de forma rápida e econômica.

Como não existe uma solução única para trazer ultra banda larga para as massas, o 7360 ISAM FX suporta uma mistura de serviços incluindo VDSL2 com vetorização, ponto a ponto, GPON, EPON (com DPoE) e serviços 10G PON. O throughput de alta largura de banda é garantido por tecnologia de backplane que permite conexões duplas de backplane de 100 Gb/s para cada slot de terminação de linha (LT).

Características
Painel traseiro de alta capacidade: 2 x 100 Gb/s por slot
16 slots (FX-16)
480 Gb/s de alta capacidade controladores (NT) com 40Gb/s capacidade de rede (pode ser usado como uplink, downlink ou usuário direto link)
Terminação de rede opcional Entrada Saída (NTIO) para uma rede adicional de 80 Gb/s
Redundância NT completa com Active/ Ativar e carregar opções de compartilhamento
Resiliência adicionada com MPLS, Proteção de anel Ethernet Comutação (ERPS) (G.8032) e Grupo de agregação de links (LAG)
Suporte simultâneo de passiva rede óptica (PON), ponto a ponto, POTS e VDSL2 com vetorização

Benefícios
Investimento seguro com capacidade do sistema que antecipa tecnologias futuras, como PON multiplexado por divisão de tempo e comprimento de onda (TWDMPON)

Flexibilidade para implantar qualquer tecnologia de acesso em qualquer local da rede
Aplicações residenciais, móveis e empresariais convergem em uma única plataforma.
Entregue mais de 100Mb/s para assinantes em cobre com vetorização e ligação VDSL2.
Otimizado para serviços Gigabit com Nokia Gigabit Express
Aproveite os sistemas existentes de provisionamento Data Over Cable Service Interface Specification (DOCSIS)
Fornecimento de suporte EPON (DPoE)
Construído com base na tecnologia Nokia ISAM amplamente implantada
servindo mais de 160 fibra até a casa (FTTH) e 90
Operadoras VDSL2 em todo o mundo

Suporte LT
Placas de linha Gigabit PON (GPON)
Placa de linha Ethernet PON (EPON) com DPoE
Placa de linha 10G EPON com DPoE
Placa de linha de fibra ponto a ponto
VDSL2 com placas de linha de vetorização

processador System Level Vectoring (SLV)

Placa de linha de serviços de voz

Construção (baseado em FX-16)
16 slots LT de velocidade de fio
256 portas GPON por prateleira:
16 portas x 16 slots
8192 locais de assinantes (32 divididos)
Capacidade total do sistema de 10 Tb/s

Nokia ISAM FANT-G
Rede FANT-G Nokia Intelligent Services Access Manager (ISAM)

A placa de terminação (NT) é uma placa controladora que fornece serviço e rede inteligência no nó de acesso Nokia 7360 ISAM FX. Possui comutação de 1,28 Tb/s matriz e fornece taxa de transferência de 40 Gb/s para cada placa de linha, tornando-a ideal para entrega de serviços de alta capacidade em redes de fibra.

Resumo do Produto

O cartão Nokia ISAM FANT-G
4 (SFP)+ configuráveis com suporte para interface de 1 Gb/10 Gb
CFP4 com suporte para link de 100 Gb/s
Conexão óptica e elétrica através de SFP e Padrões SFP+
1 porta elétrica 10/100/1000BASE-T (conector RJ-45)
Interface BITS de 2 portas: 1 porta de entrada, 1 porta de saída, usando ITU-T G.703 (interfaces ANSI disponíveis em separado unidade GFC)

Interfaces ToD
1 interface de gerenciamento de artesanato local (LCM) de porta usando RS-232 (conector RJ-45)
1 botão de corte de alarme (ACO) para corte de alarme
interfaces de teste de lâmpadas; por exemplo, sinalização e comunicação (ANSI ACO disponível em separado
unidade GFC)

NT fornece 100 Gb/s,
Links de 10 Gb/s e 1 Gb/s, que podem ser usados para interfaces de rede, conexão de usuário ou subtendência.
Suporta aplicações que requerem uma alta estabilidade relógio, fornecimento integrado de cronometragem do edifício (BITS) interface, Ethernet Síncrona (SyncE) e (ToD IEEE 1588). A placa FANT-G NT funciona a mesma pilha de protocolos IP comprovada em campo que o Nokia roteadores de agregação e suporta Ethernet, IPv4, IPv6 e Multiprotocol Label Switching (MPLS).

Dois cartões FANT-G NT podem ser executados em ativo-ativo modo de redundância, garantindo a confiabilidade do sistema e aumentando a capacidade total de comutação do sistema para 2,56 Tb/s e entrega de 80 Gb/s para cada linha slot para cartão.

Características
Matriz de comutação de 1,28 Tb/s (bidirecional)
Redundância ativo-ativo
Suporta conexão de 40 Gb/s para cada placa de linha
slot (todas as prateleiras ISAM FX)

Suporta 8 x 10 Gb/s adicionais ou 1 x 100 Gb/s
conexões via placa de entrada/saída NT
4 x 1 Gb/10 Gigabit Ethernet (GigE) + 1 x 100 GigE
links de rede com redundância de link 1+1
Suporta subtendência e agregação.
Sincronização do relógio: BITS/SyncE/ToD com alta
relógio de estabilidade, BITS, SyncE e recuperação de relógio ToD
Encaminhamento MPLS com suporte de roteamento aprimorado:
Protocolo de informações de roteamento (RIP), aberto mais curto
Caminho Primeiro (OSPF), Border Gateway Protocol (BGP)
e Sistema Intermediário para Sistema Intermediário
(IS-IS)
Industrial endurecido.

Benefícios
Comutação líder de mercado e capacidade de backplane
Oferece 99,999% de disponibilidade
Suporta serviços Carrier Ethernet
Fornece recuperação rápida de serviços críticos com
MPLS
Reduz o número de rede de agregação
portas necessárias por meio do recurso de autoagregação
Suporta aplicações críticas de relógio: voz, alugado
linhas e backhaul móvel
Implementado em ambientes internos e externos

Dimensões
FX-16
- Altura: 62,25 cm (~ 14 RU)
- Largura: 49,74 cm; pode ser usado em tamanho ETSI
Racks de 60 x 30 cm
- Profundidade: 28 cm
