** PRODUTO SOB ENCOMENDA E PROJETO

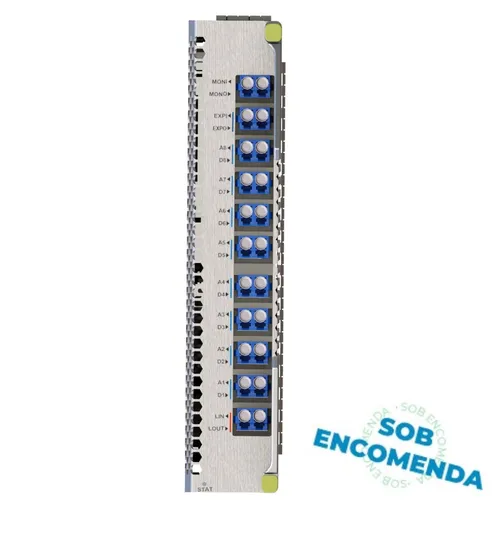

HUAWEI DC908 EMR8 PLACA MUX-DMUX 8CH TMN1EMR801

EMR8 é uma placa de linha de 8 canais que integra as funções de uma unidade multiplexadora/demultiplexadora de 8 canais, amplificadores ópticos de transmissão e recepção, unidade XFIU, OPM2 e OSC&OTDR

Função básica "placa de linha óptica cinco em um que integra cinco módulos funcionais: OA, XFIU, OSC, MR8 e LS.

Módulo MR8: Adiciona/descarta e multiplexa oito sinais de/para os sinais multiplexados.

Módulo OA: Amplifica sinais ópticos em comprimentos de onda da banda C na faixa de 1529 nm a 1561 nm.

Módulo VOA: Ajusta a potência do sinal para garantir que a potência do sinal atenda aos requisitos do sistema.

Módulo OSC: Controla e processa os sinais de recepção e transmissão de dois sinais OSC. Suporta uma transmissão de amplitude máxima de 37,5 dB. A distância entre dois amplificadores de linha não é limitada pelo OSC. O desempenho do OSC não é afetado quando o amplificador de linha falha.

Módulo XFIU: Multiplexa o caminho óptico principal e os sinais OSC no caminho do lado da linha e executa o processo reverso.

Módulo LS: Detecta e relata potência óptica de comprimento de onda multiplexado nas portas IN e OUT e detecta comprimentos de onda únicos e potência óptica de comprimento de onda único na porta OUT da placa OTU com a função LS na extremidade da fonte. A placa funciona com a licença OD. Após a função OD ser configurada, a placa suporta detecção OSNR para sinais de comprimento de onda único de uma placa OTU com a função LS na extremidade da fonte.

Monitoramento de desempenho óptico on-line
Fornece uma porta óptica de monitoramento on-line. Através desta porta óptica, um pequeno número de sinais ópticos pode ser enviado para o analisador de espectro óptico ou para a placa do analisador de espectro óptico. Desta forma, o espectro e o desempenho óptico dos sinais ópticos multiplexados podem ser monitorados sem interromper os serviços.

Monitoramento da qualidade da fibra de linha
Suporta a função de monitoramento da qualidade da fibra de linha no NMS. O NMS exibe números e dados de monitoramento. Suporta monitoramento de qualidade de fibra de linha online e offline. (Para usar esta função, você precisa adquirir uma licença do Fiber Doctor System.)

Monitoramento de eventos de alarme e desempenho "Monitora e relata a potência óptica.

Monitora a corrente de acionamento da bomba, a corrente da face traseira, a corrente de resfriamento, a temperatura do laser da bomba e a temperatura ambiente da placa.

Comprimento de onda operacional do OSC
TM1/RM2: 1504,5 nm a 1517,5 nm

TM2/RM1: 1484,5 nm a 1497,5 nm

Modo de trabalho "Suporta o modo de bloqueio de ganho e o modo de bloqueio de energia.

No modo de bloqueio de ganho, o ganho do EDFA é ajustável e os usuários podem consultar o ganho atual do EDFA. O modo de bloqueio de ganho está ativado por padrão.

O modo de bloqueio de energia se aplica ao cenário de luz falsa em que a saída de energia óptica do EDFA precisa ser bloqueada.

Potência típica (W) 47,00

Potência máxima(W) 56,00

Porta D8-D8~D7-D7, D8-D8,A1-A8,LIN,LOUT,EXPI,EXPO,MONI,MONO


Tipo de conector LC


Função
D1-D8:Transmite sinais para a placa OTU ou equipamento cliente integrado.
EXPI,EXPO:Esta porta é reservada para hardware e não possui nenhuma função.
A1-A8: Recebe sinais de saída da placa OTU ou equipamento cliente integrado.
MONI:Funciona como porta de monitoramento da qualidade do sinal para monitorar o desempenho óptico on-line dos sinais ópticos de entrada da porta LIN. Conecta-se à placa do analisador de espectro óptico, analisador de espectro óptico, medidor de potência óptica e assim por diante.
LOUT:Transmite sinais multiplexados.
MONO:Funciona como porta de monitoramento da qualidade do sinal para monitorar o desempenho óptico on-line dos sinais ópticos emitidos pela porta LOUT. Conecta-se à placa do analisador de espectro óptico, analisador de espectro óptico, medidor de potência óptica e assim por diante.
LIN: Recebe sinais multiplexados.
Contagem de slots "OptiXtrans DC908: 2
Dispositivo aplicável "OptiXtrans DC908: Slot 1, Slot 3, Slot 5, Slot 7
