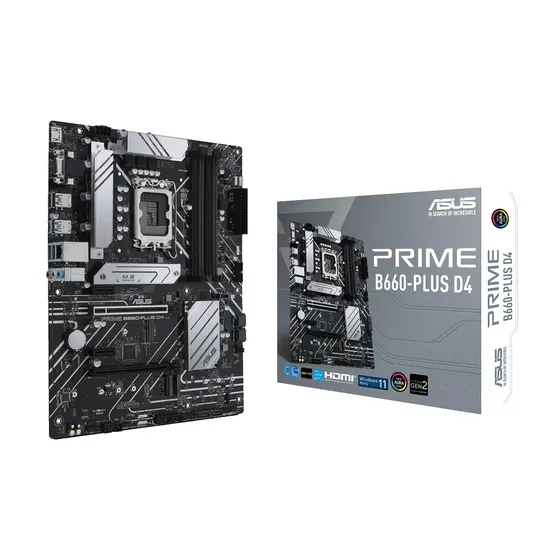

MB ASUS B660-PLUS D4 PRIME DDR4 LGA1700

Placa-mãe Intel® B660 (LGA 1700) ATX com 8 fases de energia, portas PCIe 4.0, três portas M.2, Realtek 2.5Gb Ethernet, DisplayPort, HDMI®, D-Sub, USB traseiro 3.2 Gen 2x2 Type-C®, USB frontal 3.2 Gen 1 Type-C®, Aura Sync

Soquete Intel® LGA 1700: pronto para processadores Intel® de 12ª geração .
Conectividade ultrarrápida: portas PCIe 4.0, três portas M.2, USB 3.2 Gen 2x2 Type-C ® traseiro , USB 3.2 Gen 1 Type-C ® frontal , Realtek 2.5Gb Ethernet e Thunderbolt 4.
Resfriamento abrangente: dissipador de calor VRM, dissipador de calor M.2, dissipador de calor PCH, portas de ventoinha híbridas e Fan Xpert 2+.
ASUS OptiMem: Roteamento cuidadoso de traços e vias para preservar a integridade do sinal e melhorar a estabilidade da memória.

Model
PRIME B660-PLUS D4

CPU
Intel® Socket LGA1700 for 13th Gen Intel® Core & 12th Gen Intel® Core, Pentium® Gold and Celeron® Processors
Intel® Socket LGA1700 for 12th Gen Intel® Core, Pentium® Gold and Celeron® Processors*
Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**
* Refer to www.asus.com for CPU support list.
** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.

Chipset
Intel® B660 Chipset

Memoria
Memory Channels: 4DDR4 (Dual channel)
Max Memory Size: 128GB
4 x DIMM, Max. 128GB, DDR4
5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC, Un-buffered memory*"
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
OptiMem

Gráficos
1 x DisplayPort 1.4**
1 x D-Sub
1 x HDMI® port***
1 x DisplayPort**
1 x D-Sub port
1 x HDMI® port***

slots de expansão
Processadores Intel® de 12ª geração
1 slot PCIe 4.0 x16
Chipset Intel® B660 *
1 x slot PCIe 3.0 x16 (suporta o modo x4)
2 slots PCIe 3.0 x1

Armazenar
Processadores Intel® de 12ª geração
Slot M.2_1 (Chave M), tipo 2242/2260/2280
- Os processadores Intel® de 12ª geração suportam o modo PCIe 4.0 x4.
Chipset Intel® B660
Slot M.2_2 (chave M), tipo 2242/2260/2280/22110 (suporta modo PCIe 4.0 x4)**
Slot M.2_3 (Chave M), tipo 2242/2260/2280 (suporta o modo PCIe 4.0 x2)
4 portas SATA 6Gb/s

Ethernet
Realtek RTL8125B 2.5Gb Ethernet
ASUS LANGuard

Sem fio e Bluetooth
Apenas slot M.2 (Chave E, CNVi e PCIe)*
*O módulo Wi-Fi é vendido separadamente.

USB
USB traseiro: Total de 6 portas
USB traseiro (total de 6 portas)
1 porta USB 3.2 Gen 2x2 (1 x USB Type-C ® )
2 x portas USB 3.2 Gen 2 (2 x Tipo-A)
1 porta USB 3.2 Gen 1 (1 x tipo A)
2 x portas USB 2.0 (2 x Tipo-A)

USB frontal: total de 7 portas
USB frontal (total de 7 portas)
1 x conector USB 3.2 Gen 1 (suporta USB Type-C ® )
1 x cabeçalho USB 3.2 Gen 1 suporta 2 portas USB 3.2 Gen 1 adicionais
2 x cabeçalhos USB 2.0 suportam 4 portas USB 2.0 adicionais

áudio
Realtek 7.1 Surround Sound CODEC de áudio de alta definição*
- Suporta: Detecção de Jack, Multi-streaming, Re-tarefa de Jack no Painel Frontal
- Suporta reprodução de até 24 bits/192 kHz
- Recursos de áudio
- Blindagem de áudio
- O pré-regulador de energia reduz o ruído de entrada de energia para garantir um desempenho consistente
- Capacitores de áudio premium
- Camadas PCB de áudio dedicadas

Portas de E/S traseiras
1 porta USB 3.2 Gen 2x2 (1 x USB Type-C ® )
2 x portas USB 3.2 Gen 2 (2 x Tipo-A)
1 porta USB 3.2 Gen 1 (1 x tipo A)
2 x portas USB 2.0 (2 x Tipo-A)
1 x DisplayPort
1 porta D-Sub
1 porta HDMI®
1 porta Ethernet Realtek 2.5Gb
3 x conectores de áudio

portas internas
1 x cabeçalho Thunderbolt 4
Ventilador e relacionado a resfriamento
1 x cabeçalho do ventilador da CPU de 4 pinos
1 x cabeçote de bomba AIO de 4 pinos
3 x cabeçalhos do ventilador do chassi de 4 pinos
Relacionado ao poder
1 x Conector de alimentação principal de 24 pinos
1 x Conector de alimentação +12V de 8 pinos
Relacionado ao armazenamento
3 slots M.2 (Chave M)
4 portas SATA 6Gb/s
USB
1 x conector USB 3.2 Gen 1 (suporta USB Type-C ® )
1 x cabeçalho USB 3.2 Gen 1 suporta 2 portas USB 3.2 Gen 1 adicionais
2 x cabeçalhos USB 2.0 suportam 4 portas USB 2.0 adicionais
Diversos
3 x cabeçalhos Gen 2 endereçáveis
2 x cabeçalhos AURA RGB
1 x Cabeçalho CMOS claro
1 x cabeçalho da porta COM
1 x cabeçalho de áudio do painel frontal (AAFP)
1 x slot M.2 (Chave E)
1 x cabeçalho de saída S/PDIF
1 x cabeçalho SPI TPM (14-1 pinos)
1 x cabeçalho do painel do sistema de 20-3 pinos com função de intrusão do chassi
1 x cabeçalho Thunderbolt

Recursos especiais da ASUS
ASUS 5X PROTECTION III
- DIGI + VRM
- Proteção aprimorada contra sobrecorrente DRAM
- Guardas ESD
- LANGuard
- Proteção contra sobretensão
- Núcleo SafeSlot +
- I/O traseiro em aço inoxidável
ASUS Q-Design
- Q-DIMM
- Q-LED (CPU [vermelho], DRAM [amarelo], VGA [branco], dispositivo de inicialização [verde amarelo])
- Q-Slot
Solução Térmica ASUS
- Dissipador de calor M.2
- Projeto do dissipador de calor VRM
Sincronização AURA
- Cabeçalhos AURA RGB
- Cabeçalhos Gen 2 endereçáveis

Programas
Software Exclusivo ASUS
caixa de armas
- Criador AURA
- Sincronização AURA
- Fan Xpert 2+
Suíte AI 3
- Utilitário de desempenho e economia de energia
TurboV EVO
EPU
DIGI+ VRM
ASUS CPU-Z
Software antivírus Norton (versão de avaliação gratuita)
WinRAR
UEFI BIOS
ASUS EZ-DIY
- ASUS Crash Free BIOS 3
- ASUS EZFlash 3
- Modo ASUS UEFI BIOS EZ

BIOS
Flash ROM de 128 Mb, UEFI AMI BIOS

capacidade de gerenciamento
WOL por PME, PXE
Acessórios
Cabos
2 cabos SATA 6Gb/s
Diversos
1 x escudo de E/S
1 x pacote de borracha M.2
2 x pacotes de parafusos SSD M.2
1 x pacote de parafusos M.2 Key E
Mídia de instalação
1 x DVD de suporte
Documentação
1 x guia do usuário

Sistema operativo
Windows® 11 64 bits
Windows® 10 64 bits

Fator de forma
ATX
30,5 cm x 24,4 cm
