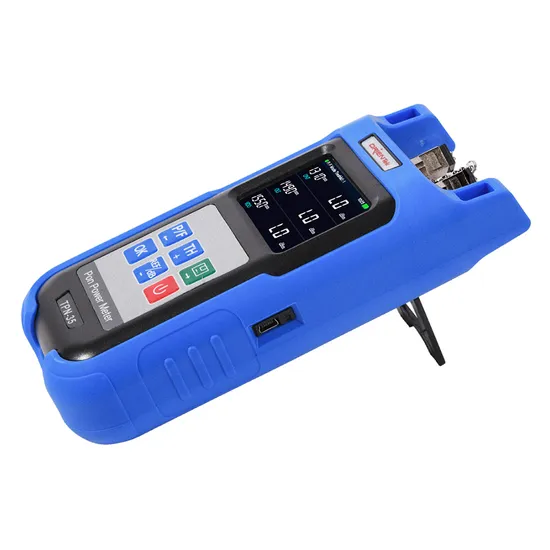

Es un medidor de potencia óptica para redes PON (Passive
Optical Network), diseñado específicamente para medir simultáneamente las
tres longitudes de onda utilizadas en redes EPON o GPON: 1310 nm
(subida), 1490 nm (descarga) y 1550 nm (video). Su versión con conector SC-APC ofrece una
conexión de alta precisión y baja pérdida, ideal para aplicaciones que demandan
mínimas reflexiones ópticas. 2. Características técnicas principalesa) Funcionalidad óptica
Mide las tres longitudes de onda simultáneamente
y por separado, incluyendo el modo burst en 1310 nm
Rango de medición (modo CW / burst):

1310 nm: +15
dBm a –35 dBm (CW), +8 dBm a –30 dBm (burst)
1490 nm: +10
dBm a –50 dBm
1550 nm: +25
dBm a –45 dBm

Ancho de
banda espectral:

1310
nm: 1260–1360 nm
1490
nm: 1480–1500 nm
1550
nm: 1540–1560 nm

Aislación
entre canales:

1310
nm: aislamiento >50 dB de 1550 nm, >0 dB de 1490 nm
1490 nm: >40 dB de 1310 nm y 1550 nm
1550
nm: >50 dB de 1310 nm, >40 dB de 1490 nm

Reflectancia
(ORL): –55 dB
b) Precisión y usabilidad
Precisión:
±0.21 dB (a 22 ± 2.5 °C)
Incertidumbre:
≈ 0.5 dB
Resolución:
0.1 dB
Formatos de visualización: dBm, dB y W
Alimentación: 3 pilas AA, con función de
apagado automático (desactivable)
c) Diseño y ergonomía
Pantalla LED con retroiluminación, operativa
incluso en condiciones de baja o alta luminosidad
Diseño compacto, ligero, resistente al polvo y
golpes
Encendido con un solo botón, operación
plug-and-play, auto apagado
d) Almacenamiento y personalización
Capacidad para almacenar hasta 1800 resultados
de prueba, con interfaz USB para descarga
Permite configurar conjuntos de umbrales
(hasta 2 o más, según software) para análisis rápido de paso/fallo
e) Conector SC-APC
La versión SC-APC ofrece una terminación angulada
que minimiza las reflexiones ópticas y mejora el rendimiento en
conexiones sensibles — ideal para redes PON
