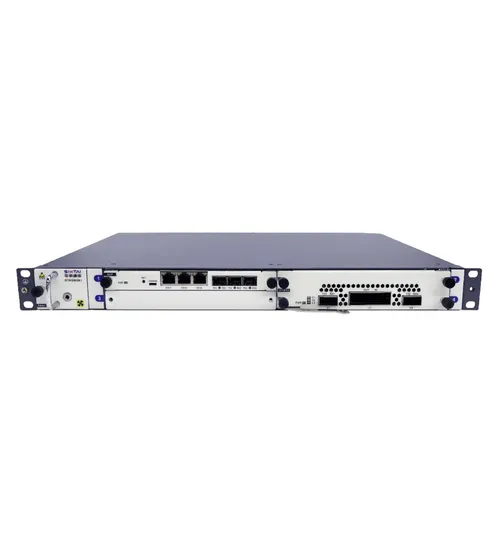

SINTAI 100G OTNS8600 I CHASSI 1RU 19/23" 4*SLOTS DC 120W

Optical Transport System

**PRODUTO SOB ENCOMENDA

Chassi OTNS8600 I 1RU (44×442×220mm, adequado para gabinete de 19" ou 23", gabinete ETSI 300mm/600mm, 4 slots de serviço, alimentação dupla AC/DC opcional, consumo total de energia <120W), 100Mbps~100Gbps suportado

Sistema de transporte óptico 1U DWDM/CWDM

A plataforma integrada DWDM/CWDM do sistema de rede de transmissão óptica do tipo OTNS8600 é usada principalmente na rede de camada de acesso de área metropolitana e pode completar a função como economia de fibra óptica, multiplexação de serviço e extensão de distância, resolver a escassez de recursos de fibra na rede de camada de acesso, fornecer aos clientes uma solução de acesso de banda larga de múltiplos serviços com baixo custo, acesso múltiplo de serviços e alta eficiência.

O OTNS8600 pode cooperar com outros produtos da série Sintai Communication OTNS e implementar a rede de acordo com os diferentes requisitos.

OTNS8600 I(sistema 1U) Características

O design padrão do tipo rack 1U adota totalmente o modo de saída no painel frontal, fornece 3 slots de placa única de serviço, 1 placa única de gerenciamento de rede integrada com slot de serviço, 1 slot de placa única de ventilador e 2 slots de placa única de energia , que são todos conectáveis.

Suporta WDM para todos os tipos de serviço com taxa de 100Mbit/s~10Gbit/s e atende aos requisitos de acesso a múltiplos serviços.

Ele suporta CWDM e DWDM, e a placa está disponível tanto para comprimento de onda grosso quanto para comprimento de onda denso.

Ele suporta o acesso de até 16 serviços 10G bidirecionais ou 32 serviços 10G unidirecionais em um único equipamento, e a expansão da capacidade de transmissão está disponível através da pilha de equipamentos.

Suporta uma distância de transmissão de 120 km para 2,5G, uma distância de transmissão de 80 km para 10G, com a configuração de amplificação óptica e compensação de dispersão para implementar a transmissão de longa distância.

Ele suporta cenas de aplicativos de unidirecional de fibra única, bidirecional de fibra única e bidirecional de fibra dupla.

Ele suporta uma plataforma unificada de gerenciamento de rede e oferece uma perfeita capacidade de monitoramento de desempenho no desempenho de redes e equipamentos.

Suporta alimentação de 220V AC ou -48V DC, com proteção de entrada de alimentação 1+1.

Ele suporta a implantação em vários locais, como gabinetes, gabinetes externos, desktops, paredes suspensas e guindastes.

Ele suporta instalação livre de configuração e o equipamento é plug-and-play.

Adota um design de economia de energia verde, com uma configuração típica de consumo de energia de 60W.

Parâmetros de desempenho

Modelo do produto: OTNS8600 I
Tamanho do equipamento: 1U:44 mm (altura)x442 mm (largura)x220 mm (profundidade)
Slot de serviço: 4 slots (placa de gerenciamento de rede é opcional para um dos slots)

Capacidade de transmissão de equipamento único:
16*10G transmissão bidirecional
32*10G transmissões unidirecionais

Comprimento de onda
CWDM: 1271nm~1611nm
DWDM: Banda C, 100 GHZ ou 50 GHZ

A taxa máxima de canal único: 10 Gbit/s

Distância de transmissão: 80km (sem amplificação óptica)

Tipo de interface de serviço:
100M~10G todos os tipos de serviços, incluindo serviços de STM-1/4/16/64, OC-3/12/48/192, FE, GE, 10GE, FC100/200/400/800/1200, FICON, ESCON, EPON, GPON, CPRI 1/2/3/6/7

Recursos do relógio: Suporte IEEE 1588 V2

Conector óptico: SFP/SFP+, interface tipo LC

Topologia de rede: Ponto a ponto, tipo de corrente, tipo de estrela, tipo de anel

Instalação
Armários "19" e "23", armários ETSI 300mm/600mm
Gabinete de estação base externa sem fio, gabinete externo FTTx, parede suspensa, torre

Faixa de temperatura de trabalho: -10°C ~ 60°C (típico)

Faixa de umidade de trabalho: 5~95% sem condensação

Amplitude Térmica de armazenamento: -40°C ~85°C

Dissipação de calor: Ventilador de refrigeração

Modo de alimentação: AC: 90~260 V ou DC: -36~-72 V (suporta 1+1 entrada de alimentação de backup)

Consumo de energia: 60W (típico)
