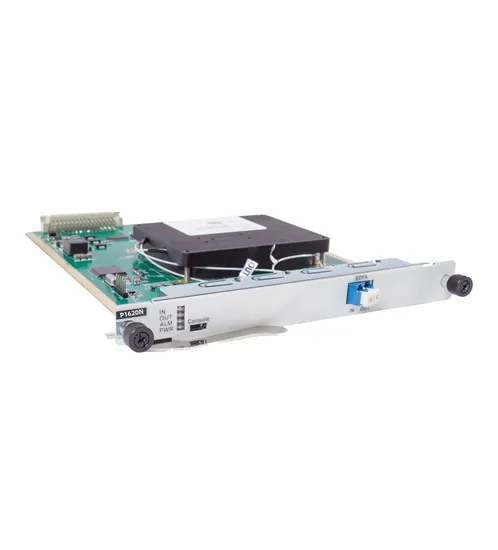

SINTAI OTNS8600 DWDM EDFA PRE-AMPLIF 16DBM P1620N LC/UPC VOA

**PRODUTO SOB ENCOMENDA

P1620N,LC/UPC, com pré-amplificador VOA integrado (ajustável de 0 a 20dB)



Amplificador EDFA, banda C, potência óptica de entrada padrão -4dBm, potência óptica de saída máxima +20dBm, ganho 16dB (ajustável em ±3dB), LC/UPC, com pré-amplificador VOA integrado (ajustável de 0 a 20dB)

P1620N
O Pré-amplificador EDFA é uma placa de amplificação de fibra dopada com érbio lançada pela Sintai Communication, cuja principal função é compensar a potência da luz do sinal na extremidade receptora do link de transmissão, podendo amplificar os sinais ópticos de até 48 canais (intervalo de canal de 100 GHz) ou 96 canais (intervalo de canal de 50 GHz) na banda C ao mesmo tempo. Possui caracteres de ganho plano, ganho bloqueado, figura de baixo ruído, etc. e é um componente indispensável e importante para o sistema DWDM, futuro sistema de alta velocidade e transmissão de longa distância em rede totalmente óptica.

Aplicações
Sistemas de transporte DWDM de longa distância
Sistemas de transporte com grande número de
canais
Sistemas de Transporte que utilizam transceptores que
requerem amplificação externa, como PAM4
DWDM
Sistemas de interconexão de data centers

Características
Tipo de Booster, Linha e Pré-amplificador
amplificadores ópticos
Amplificação com fibra óptica dopada com Érbio
Até 48 canais/96 canais DWDM em
Banda C
Controle Automático de Ganho (AGC) e Controle Automático
Operação de controle de energia (APC)
Potência de saída saturada com até +23dBm
Amplificação de um ou dois estágios com
DCF de estágio intermediário opcional
Saída VOA integrada opcional com ajuste automático
Controle de poder
Gerenciamento de rede através de SNMP e
Interface gráfica do usuário
Figura de baixo ruído para amplificadores de érbio
Faixa de temperatura operacional -10°C~+60°C

parâmetros
Faixa de comprimento de onda operacional
Tipo padrão: 1529nm - 1561nm,
suportando 40 canais (@ 100 GHz) ou 80 canais (@ 50 GHz)
para sistemas DWDM de banda C
Tipo estendido: 1528nm - 1568nm,
suportando 48 canais (100 GHz) ou 96 canais (50 GHz)
para sistemas DWDM de banda C estendidos

EDFA tipo P1620N (V)
Potência mínima de entrada (típica)1 -30 dBm
Potência máxima de entrada (típica) +22 dBm
Potência de saída de saturação (típica) +16 dBm
Controle de ganho no modo AGC (sem VOA) 20 dB
Faixa de atenuação VOA 0 - 25 dB
Ganho de planicidade 1,5 dB
Índice de ruído = 5,5 dB = 5 dB
Temperatura operacional. faixa -10°C ~ 60°C
Faixa de umidade operacional 5% ~ 95% sem condensação
Temperatura de armazenamento -40°C ~ 85°C
consumo @ potência de saída total 15W
MTBF > 100.000 horas
