UI. UACC-UF-WDM-XGS COEXISTENCE MODULO WDM XGS/XG-PON-GPON

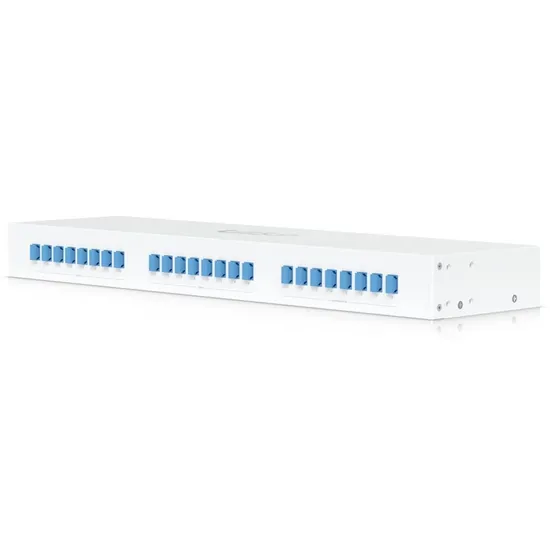

UACC-UF-WDM-XGS WDM para combinar XGS/XG-PON e GPON em um único sistema de distribuição de fibra. Possui 24 conectores e pode ser montado em rack

Filtro WDM de coexistência de fibra UISP UACC-UF-WDM-XGS

Módulo de multiplexação por divisão de comprimento de onda, que combina serviços XGS/XG-PON e GPON no mesmo sistema de distribuição de fibra

XG-PON e XGS-PON (10 GPON) são a evolução do GPON para a próxima geração. O UISP Fiber OLT XGS é compatível com ONUs XG/XGS e ONUs GPON:

- ONUs XG/XGS. Eles se conectam ao transceptor óptico XG/XGS (UACC-UF-OM-XGS).
-ONUS GPON. Eles se conectam a transceptores ópticos GPON (UF-GP-B+ e UF-GP-C+).

Devido aos diferentes comprimentos de onda utilizados por GPON e XG/XGS PON, é necessário utilizar um filtro WDM (UACC-UF-WDM-XGS) ao conectar GPON e Ou seja, quando um único divisor é utilizado para ambas as ONUs, é não é necessário se cada ONU possuir seu próprio divisor e cabo independente para as portas OLT.

As 24 portas do filtro WDM são dedicadas a uma finalidade específica. Os portos são:

(8) COM - Conecta-se a ONUs GPON e XG/XGS através de um ou mais divisores.
(8) GPON: conecte aos transceptores ópticos GPON (UF-GP-B+ e UF-GP-C+) do GPON ou XGS OLT.
(8) PON XG/XGS: conexão ao transceptor óptico XG/XGS (UACC-UF-OM-XGS) no XGS OLT.

Especificações técnicas
Dimensões 442 x 120 x 43,7 mm
Peso 1,8kg
Material do gabinete Metal

Tipo de conector
(8) COM (SC/UPC)
(8) GPON (SC/UPC)
(8) XGS/XG-PON (SC/UPC)

Hardware
GPON-porta COM
Faixa de comprimento de onda
1290-1330 nm
1480-1500 nm
Máx. perda de inserção 1dB
Min. isolamento 25dB

XGS-PON - porta COM
Faixa de comprimento de onda
1260-1280 nm
1575-1580 nm
Máx. perda de inserção 1dB
Min. isolamento 25dB

Min. perda de retorno 50dB
Máx. perda dependente de polarização 0,1dB
Tipo de fibra Fibra de modelo único ITU-T G.657.A1
