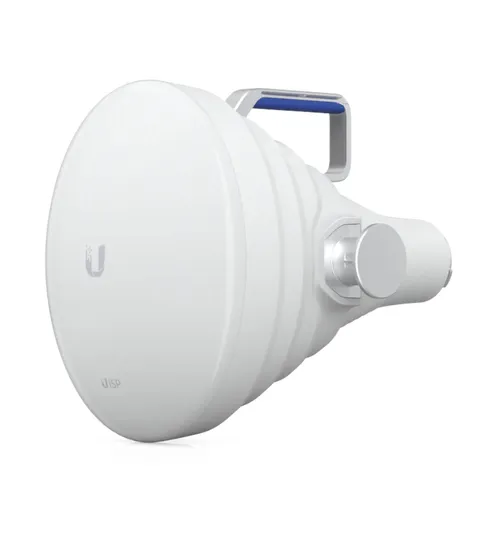

UI. UISP-HORN 45° ANTENA SETORIAL 5-7GHZ 18DBI PTMP

Antena tipo corneta ponto a multiponto (PtMP) de alto isolamento que cobre uma ampla faixa de frequência operacional (5,15 - 6,875 GHz).
Antena tipo corneta de 30° de alto isolamento que cobre uma ampla faixa de frequência operacional (5,15 - 6,875 GHz)
Alcance do link PtMP de mais de 15 km
Invólucro de policarbonato fundido e estabilizado contra UV para maior durabilidade e resistência às intempéries
Antena montável em poste com alça de transporte de metal
Compatível com AF 5XHD, RP 5AC, LTU Rocket

Especificações técnicas
Dimensões 282 x 224 x 380 mm
Peso
Dispositivo: 3,06 kg
Montagem: 925 g

Materiais de gabinete Policarbonato estabilizado UV, liga de alumínio
Capacidade de sobrevivência ao vento Até 200 km/h (124 mph)
Carga de vento 90 N a 200 km/h
Montagem Kit de montagem de alinhamento (incluído)
Ajuste mecânico: ±20° de elevação, ±25° de azimute
Compatibilidade com postes: Ø25 a 70 mm (Ø1 a 3")
Impermeabilização IPX6

Hardware
Alcance de frequência 5,15 a 6,875 GHz
Ganho 19,5dBi
Largura de feixe Azimute: 30° (6 dB)
Elevação: 25° (6 dB)
Inclinação elétrica 0°
VSWR máximo 2:1
Polarização Dual-linear
Isolamento entre pol. 20dB
Proporção frente-trás Típico: 45 a 50 dB
Mín.: 40 dB


Largura de feixe VPOL 45°
Largura do feixe de elevação 45°
VSWR máximo 1,7:1
Sobrevivência ao Vento 200 km/h (125 mph)
Carga de Vento 56 N a 200 km/h (12,6 lbf a 125 mph)
Polarização Dual-Linear
Isolamento Cross-Pol 17dB
