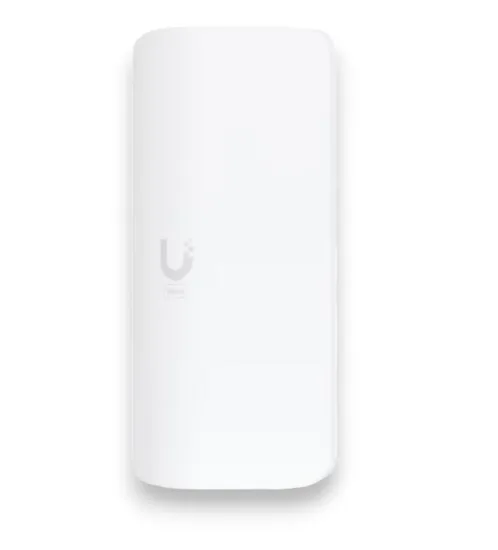

UI. WAVE-AP-MICRO UISP WIFI6 5GHZ PTMP 60GHZ 5GBPS 20DBI 90°

Ponto de acesso PtMP de 60 GHz de ampla cobertura com tecnologia Wave.

60 GHz 5 Gbps máx. taxa de transferência (duplex de 2,5 Gbps) rádio principal
Cobertura do setor em 90°
Rádio de backup resistente às intempéries de 5 GHz e mais de 800 Mbps
(1) porta ÚNICA de 2,5 GbE


Capacidade para 15 clientes:
Wave Pro (alcance do link de 6 km)
Wave Long-Range (alcance do link de 6 km)
Wave Nano (alcance do link de 4 km)

GPS e Bluetooth integrados

Especificações técnicas
Dimensões 284 x 156 x 76 mm
Peso 1,3 kg
Materiais de gabinete Liga de alumínio, policarbonato estabilizado UV
Materiais de montagem Aço inoxidável, policarbonato estabilizado contra UV
Diâmetro de montagem em poste 35 a 60 mm (1,4 a 2,4") no diâmetro externo do tubo
Carga de vento 87 N a 200 km/h (20 lbf a 125 mph)
Impermeabilização IPX6

Hardware
Processador ARM® Cortex®-A53 de quatro núcleos a 1,4 GHz
Memória DDR3L 512MB
Interface de rede (1) porta RJ45 de 1/2,5 GbE
Máx. consumo de energia 24W
Método de energia PoE passivo de 4 pares (1, 2+; 3, 6-) (4, 5+; 7, 8-)
PoE passivo de 2 pares (4, 5+; 7, 8-), apenas para 44–54 Vcc
Fonte de energia Adaptador PoE de 48 Vcc, 0,65 A, 2,5 GbE (incluído)
Faixa de tensão suportada 44-54 VDc 22-27 VDc
GPS Sim
Botão Restauração de fábrica
LEDs Energia, Ethernet, GPS, Link
Temperatura de operação -40 a 60°C (-40 a 140°F)
Umidade operacional 5 a 95% sem condensação
Certificações FCC, CI, CE

Programas
Modo operacional Ponto de acesso PtMP
Recursos específicos da Ubiquiti Wave AI, protocolo de descoberta
Serviços UISP, ping watchdog, cliente NTP, SNMP
Ferramentas Alinhamento de antena, utilitário de descoberta, ping, rastreamento de rota, teste de velocidade
Rede Modo Ponte
Requisitos de aplicação UISP web: Versão 2.2.11 e posterior
UISP iOS: Versão 2.25.1 e posterior
UISP Android: Versão 2.27.5 e posterior

Sistema
Taxa de transferência total 5 Gbps (duplex de 2,5 Gbps)
Contagem de clientes suportados quinze
Máx. faixa Conectando a um Wave Pro: até 6 km
Conectando a um Wave Long-Range: até 6 km
Conectando a um Wave Nano: até 4 km
Criptografia WPA2-PSK (AES)

RF
Frequência de operação* 57-71 GHz
*Depende da região regulatória.
Largura de banda do canal 2160, 1080MHz
Canais operacionais* 58320, 59400, 60480, 61560, 62640, 63720, 64800, 65880, 66960, 68040, 69120, 70200 MHz
*Depende da região regulatória.
Modulação 16QAM, QPSK
Ganho da antena 20 dBi
Polarização Verticalmente linear
Largura de feixe Azimute: 3 dB 90°
Elevação: 3 dB 7°
Inclinação elétrica 0°

RF de reserva
Padrão Wi-Fi 802.11ax (Wi-Fi 6)
Frequência operacional*
EUA/CA

em todo o mundo
U-NII-1 5150 - 5250 MHz
U-NII-2A 5250 - 5350 MHz
U-NII-2C 5470 - 5725 MHz
U-NII-3 5725 - 5850 MHz

5150 - 5875 MHz
*Depende da região regulatória.
Largura de banda do canal 20, 40, 80MHz
Modulação BPSK (1/2), QPSK (1/2), QPSK (3/4), 16QAM (1/2), 16QAM (3/4), 64QAM (2/3), 64QAM (3/4), 64QAM (5/6), 256QAM (3/4), 256QAM (5/6), 1024QAM (3/4), 1024QAM (5/6)
Ganho da antena 13,5 dBi
Polarização Dual-linear
Largura de feixe Azimute: 6 dB 90°
Elevação: 6 dB 25°
Isolamento entre pol. 10dB
Inclinação elétrica 0°

LEDs
Poder Branco piscando: inicialização em andamento
Branco: não conectado ao aplicativo UISP
Azul: conectado ao aplicativo UISP
Azul piscando: localização em andamento
Azul/branco: atualização de firmware em andamento
Ethernet Azul piscando: tráfego Ethernet detectado
GPS Azul: recebendo pelo menos (4) sinal de satélite GPS
Link Azul: link de 60 GHz
Branco: link de 5 GHz
